Come identificare con precisione i modelli di cuscinetti a sfere a gola profonda in acciaio inossidabile utilizzando un calibro a corsoio?

Nella manutenzione ordinaria e nella riparazione meccanica delle apparecchiature industriali, identificare e sostituire accuratamente i cuscinetti è un passaggio fondamentale per garantire un funzionamento stabile. A causa dell'usura prolungata o della contaminazione da olio e grasso, le marcature incise al laser sulle superfici di molti cuscinetti a sfere a gola profonda in acciaio inossidabile potrebbe diventare illeggibile. Di conseguenza, determinare il modello preciso del cuscinetto attraverso la misurazione fisica è diventata una competenza essenziale per gli ingegneri.

Questo articolo fornirà una guida dettagliata su come identificare in modo rapido e accurato il modello di un cuscinetto a sfere a gola profonda in acciaio inossidabile, utilizzando nient'altro che un calibro, misurandone la lunghezza. diametro interno, diametro esterno e larghezza .

Strumenti di misurazione e parametri di base

Per identificare con precisione un modello di cuscinetto, dobbiamo prima predisporre un modello ad alta precisione calibro a corsoio . Durante il processo di misurazione, dobbiamo ottenere i seguenti tre dati chiave:

1. Diametro interno (d): Determina la dimensione dell'albero con cui si accoppia il cuscinetto ed è anche il parametro più critico per ricavare il suffisso del numero di modello del cuscinetto.

2. Diametro esterno (D): Determina la dimensione del foro di montaggio del cuscinetto.

3. Larghezza/Spessore (B): La dimensione assiale del cuscinetto.

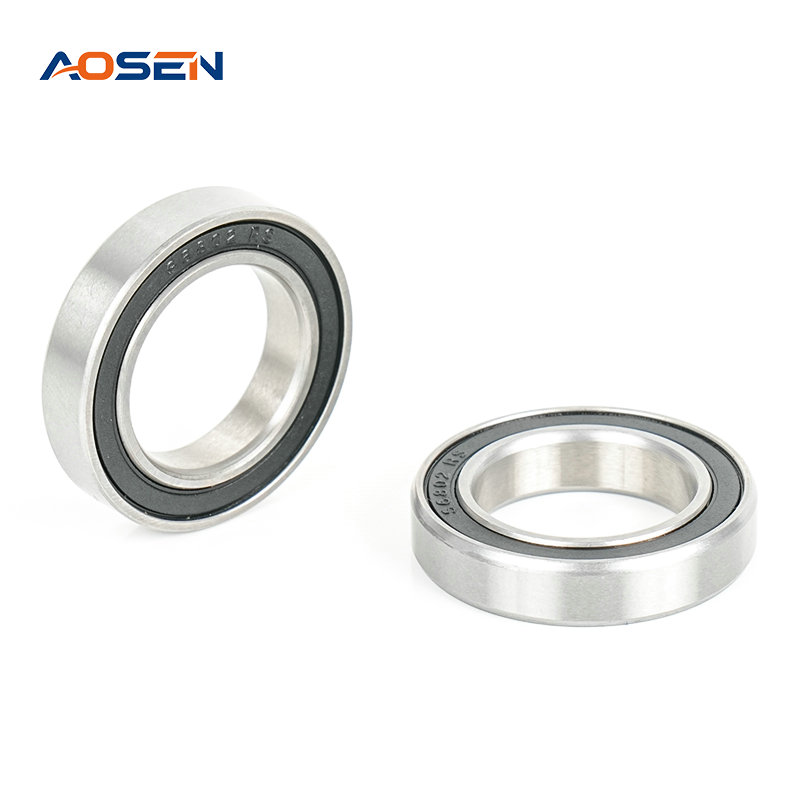

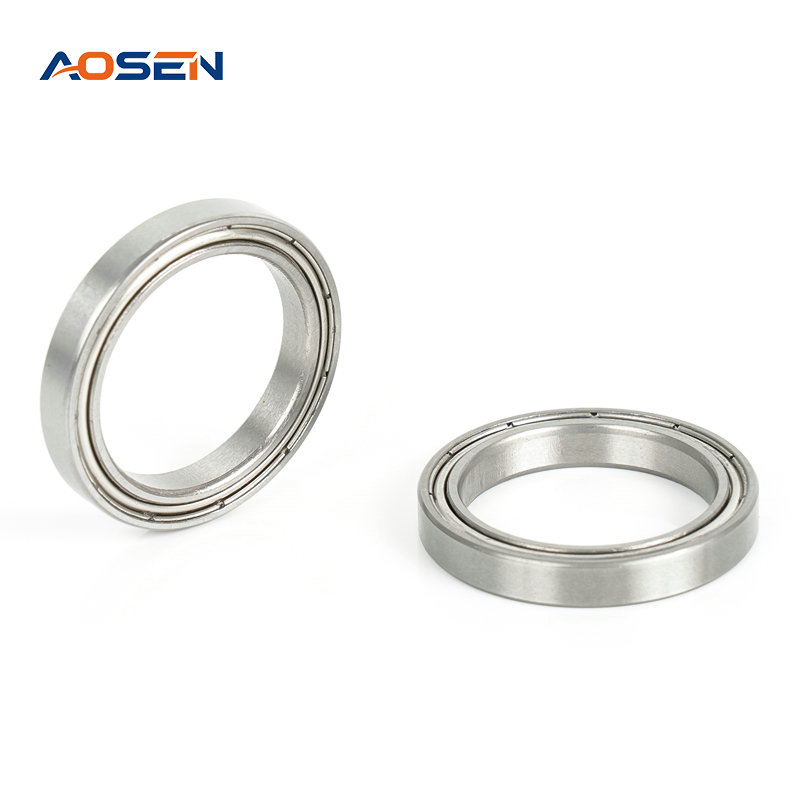

Nelle convenzioni di denominazione per i cuscinetti radiali a sfere in acciaio inossidabile (ad esempio, S6004-ZZ), il prefisso "S" denota il materiale in acciaio inossidabile, mentre il suffisso "ZZ" indica schermi metallici su entrambi i lati. I numeri intermedi (come 6004), tuttavia, detengono la chiave per le dimensioni del cuscinetto.

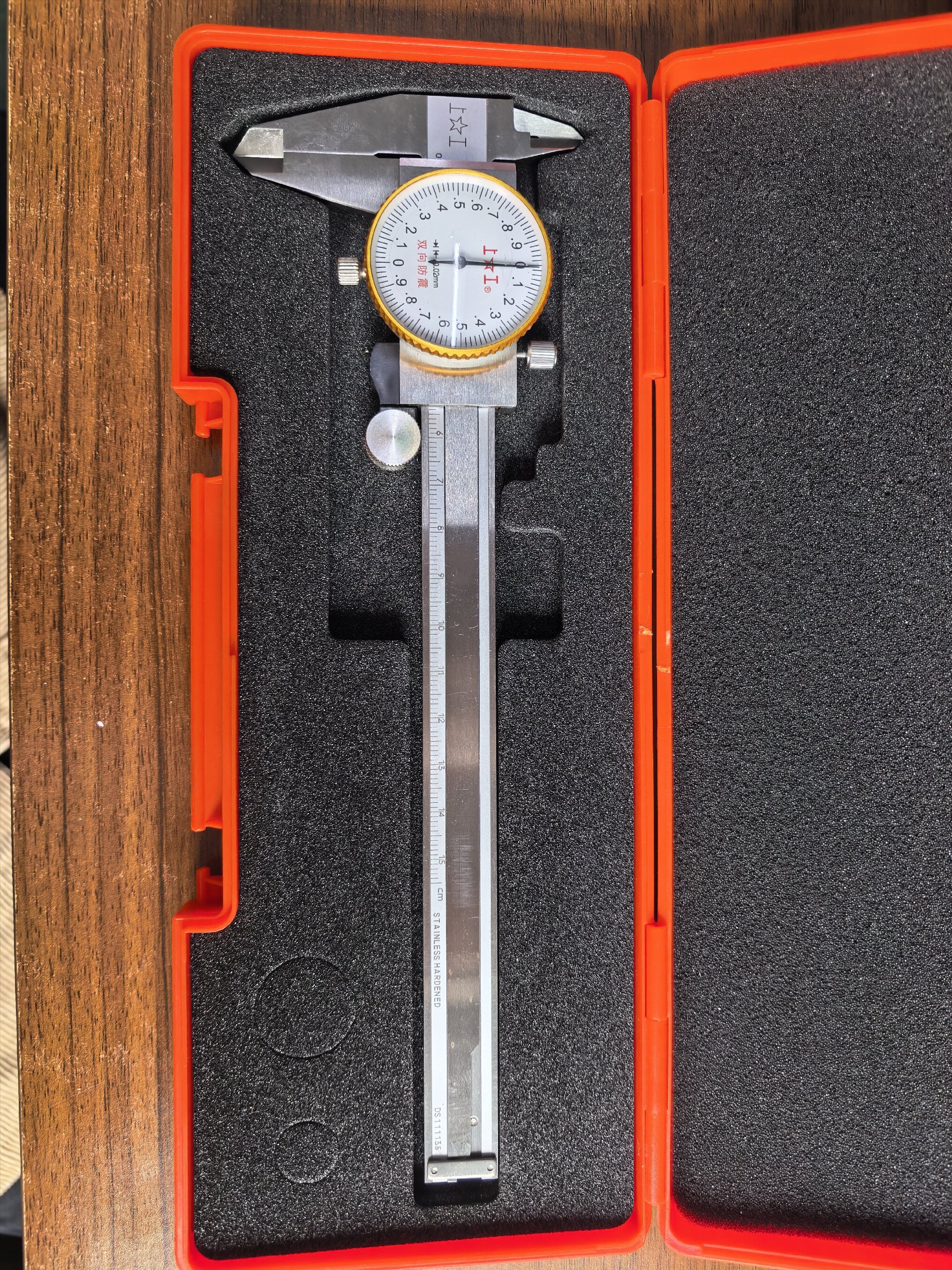

Calibro a corsoio

Misurazione del diametro interno

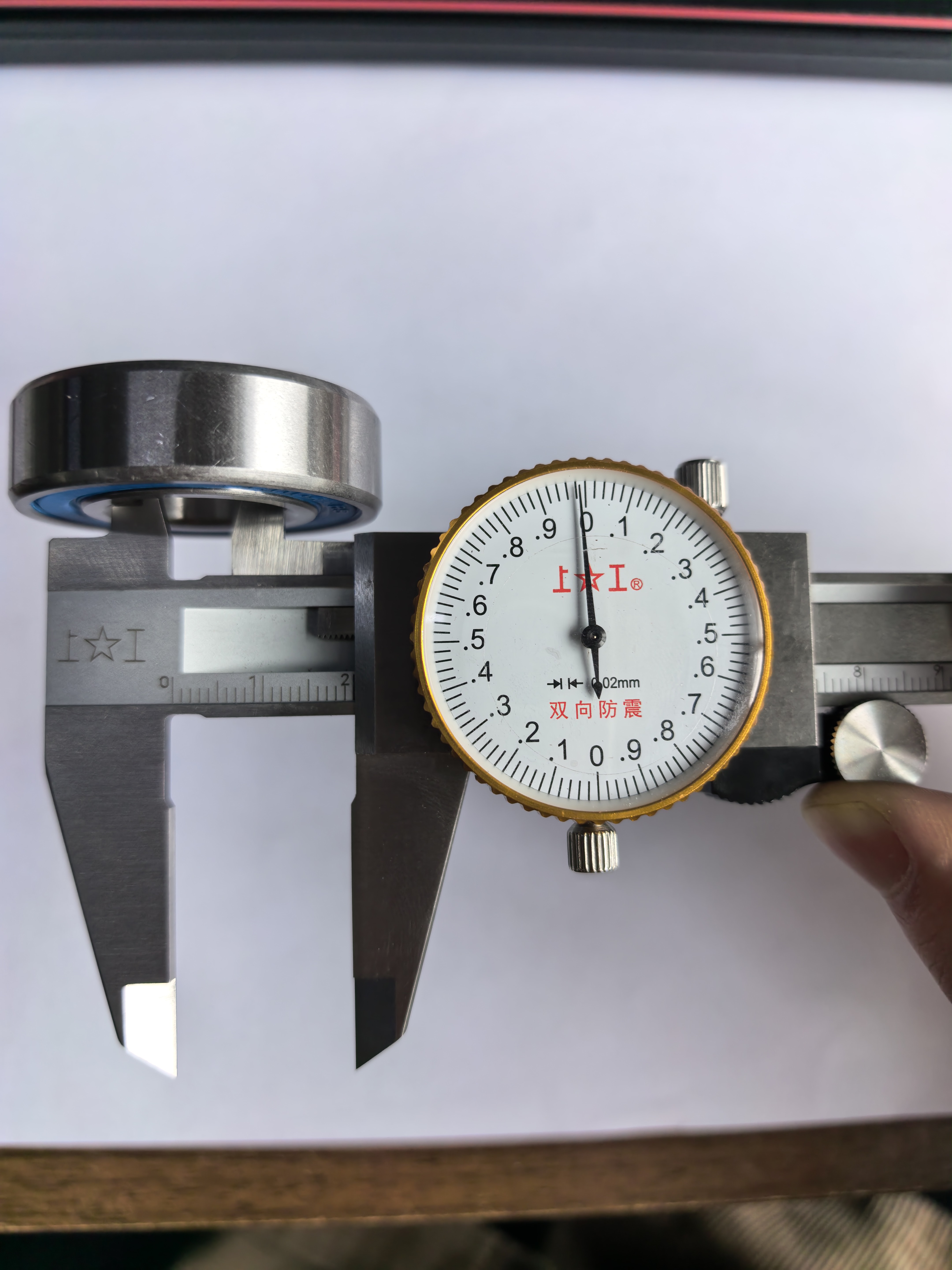

Misurazione del diametro esterno

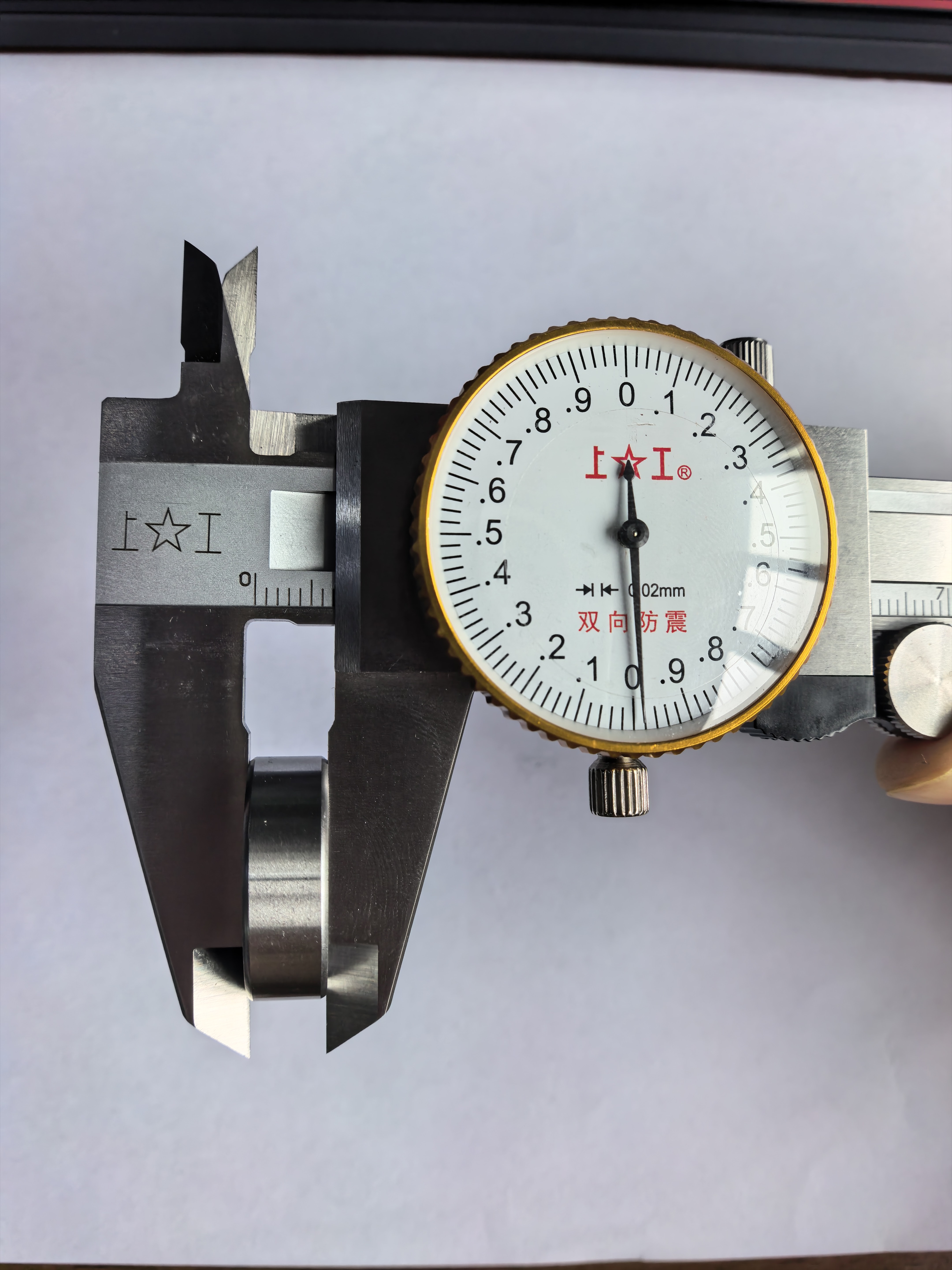

Misurazione larghezza/spessore

Metodi per identificare i cuscinetti del modello a 4 cifre

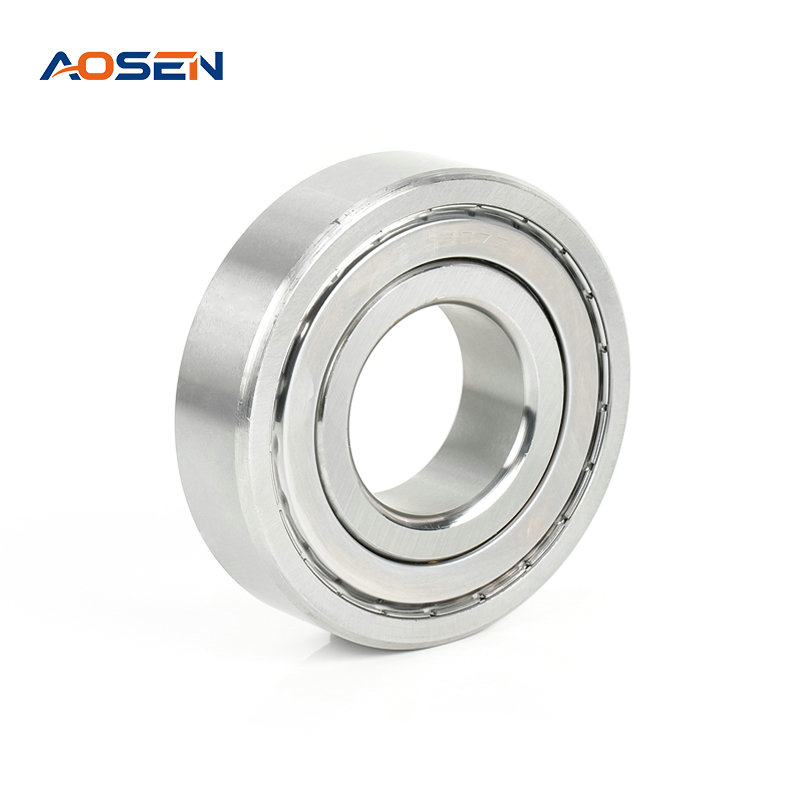

Per i cuscinetti radiali a sfere contrassegnati da un codice a quattro cifre (ad esempio, le serie S60xx, S62xx e S63xx), esiste una stretta corrispondenza tra il diametro interno e le cifre finali del numero di modello. Classifichiamo questa relazione in due scenari: la "formula standard" e i "suffissi speciali".

Custodia standard: applicabile ai modelli con suffisso ≥ 04 (diametro interno ≥ 20 mm)

Quando il diametro interno del cuscinetto, misurato con un calibro a corsoio, è maggiore o uguale a 20 mm , puoi utilizzare la classica formula "dividi per 5":

Formula principale: diametro interno misurato del cuscinetto ÷ 5 = ultime due cifre del numero di modello

Analisi del caso: S6004-ZZ — Se si misura il diametro interno di un cuscinetto in acciaio inossidabile utilizzando un calibro e si scopre che lo è 20 mm , è possibile applicare la seguente formula: 20 ÷ 5 = 4 (rendendo il suffisso "04"). Valutazione preliminare: il suffisso per questo modello di cuscinetto è 04. Successivamente, effettuando ulteriori misurazioni del diametro esterno (42 mm) e della larghezza (12 mm) del cuscinetto e incrociandole con una tabella delle dimensioni del cuscinetto standard, è possibile identificare in modo definitivo il numero di modello completo del cuscinetto come S6004-ZZ .

Caso speciale: applicabile ai modelli con numeri di coda 00, 01, 02 e 03

Si prega di notare che la regola di dividere il diametro interno per 5 non si applica ai cuscinetti con codici suffisso compresi tra 00 e 03. Questi quattro tipi specifici di cuscinetti costituiscono eccezioni nell'ambito degli standard internazionali; le loro dimensioni del diametro interno sono valori fissi che gli ingegneri devono memorizzare. I valori corrispondenti specifici sono i seguenti:

Suffisso 00: Diametro interno fissato a 10 mm (ad esempio, S6000)

Suffisso 01: Diametro interno fissato a 12 mm (ad esempio, S6001)

Suffisso 02: Diametro interno fissato a 15 mm (ad esempio, S6002)

Suffisso 03: Diametro interno fissato a 17 mm (ad esempio, S6003)

Se il diametro interno misurato con un calibro a corsoio corrisponde ad uno dei quattro valori sopra elencati abbinatelo direttamente al suffisso corrispondente; non utilizzare il metodo della divisione per 5.

Metodi per identificare i cuscinetti del modello a 3 cifre (cuscinetti miniaturizzati/piccoli)

Per i cuscinetti a sfere a gola profonda in acciaio inossidabile miniaturizzati o di piccole dimensioni, i numeri di modello sono generalmente costituiti da tre cifre (ad esempio S608, S626, ecc.). Identificare questo tipo di cuscinetto è il più semplice; * *analogamente non è possibile applicare la formula del “dividi per 5”. **

Regola fondamentale: diametro interno misurato del cuscinetto = l'ultima cifra del numero del modello

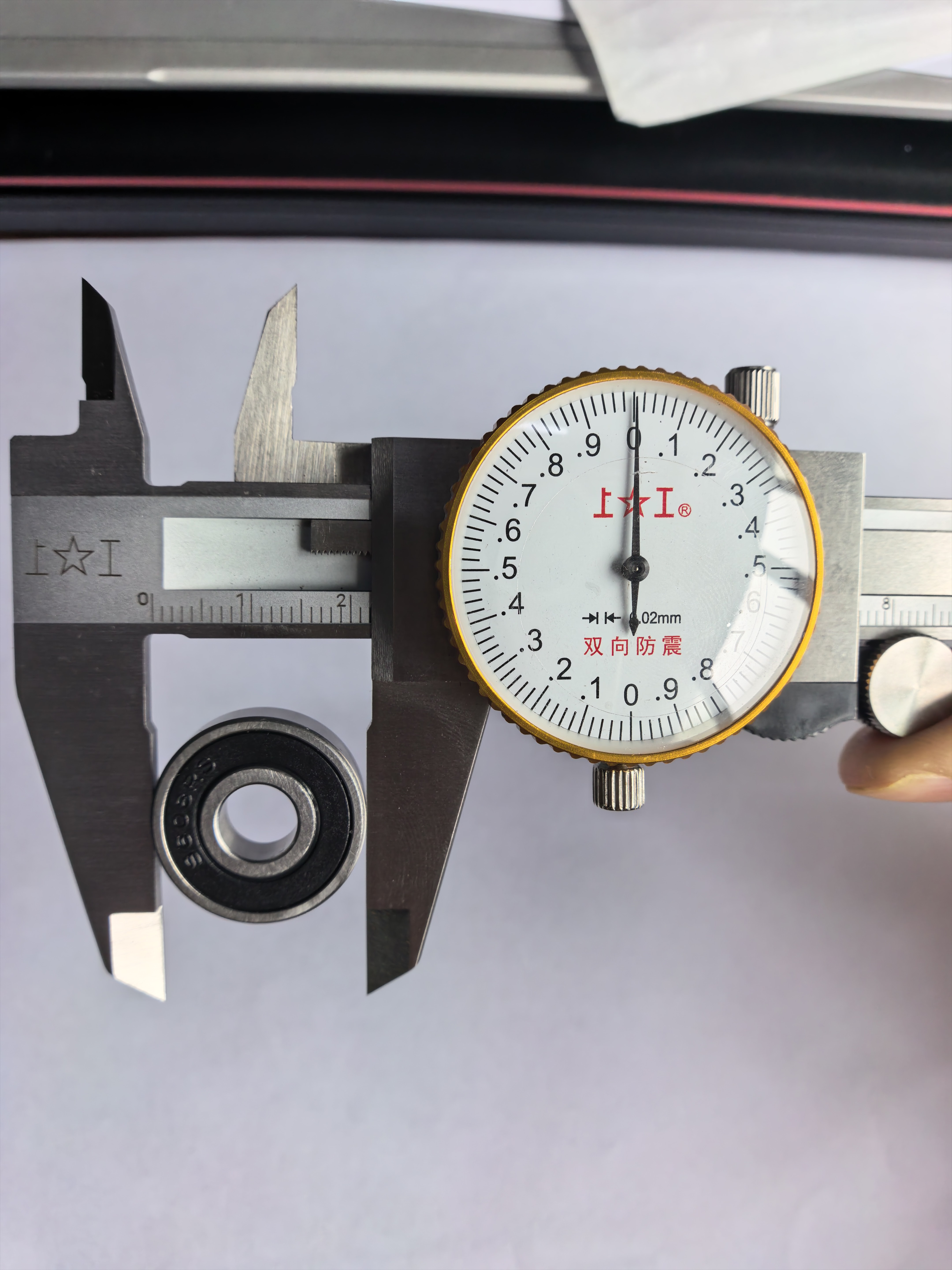

Analisi del caso: ** S608-ZZ ** — Se si utilizza un calibro per misurare il diametro interno di un piccolo cuscinetto e si scopre che è ** 8 mm **, quindi, in base alle convenzioni per le designazioni dei cuscinetti a 3 cifre, il diametro interno corrisponde direttamente al suffisso del numero di modello. Valutazione preliminare: il suffisso di questo cuscinetto è ** 8 **. Combinando questo con il diametro esterno misurato (22 mm) e la larghezza (7 mm), il modello può essere confermato come il comune cuscinetto in miniatura** S608-ZZ **.

Riepilogo e raccomandazioni per la selezione

In sintesi, i passaggi per identificare il modello di un cuscinetto a sfere a gola profonda in acciaio inossidabile utilizzando un calibro a corsoio possono essere riassunti come segue:

Misurare il diametro interno, determinare il suffisso:

Se il diametro interno misurato è un numero a una cifra (ad esempio 8 mm), corrisponde alle cifre finali di un numero di modello a 3 cifre (ad esempio 608).

Se il diametro interno misurato è 10, 12, 15 o 17 mm, corrisponde rispettivamente ai suffissi speciali a 4 cifre 00, 01, 02 e 03.

Se il diametro interno misurato è ≥ 20 mm, utilizzare la formula ** Diametro interno ÷ 5 = Suffisso ** (es. 20 ÷ 5 = 04).

Misurare il diametro esterno e la larghezza per determinare la serie:

I cuscinetti con lo stesso diametro interno possono appartenere a serie diverse, con diametri esterni e larghezze diversi, a causa delle differenze nella capacità di carico (ad esempio S6004, S6204, S6304, ecc.). Pertanto, il modello specifico deve essere identificato in modo definitivo incrociando sia il diametro esterno che la larghezza.

Padroneggiando le tecniche di misurazione e calcolo sopra menzionate, è possibile identificare facilmente la vera identità di un cuscinetto, anche uno "semplice" privo di imballaggio o contrassegni, evitando così situazioni imbarazzanti durante la manutenzione dell'attrezzatura che derivano dall'acquisto del modello sbagliato o dall'impossibilità di assemblare correttamente le parti.
